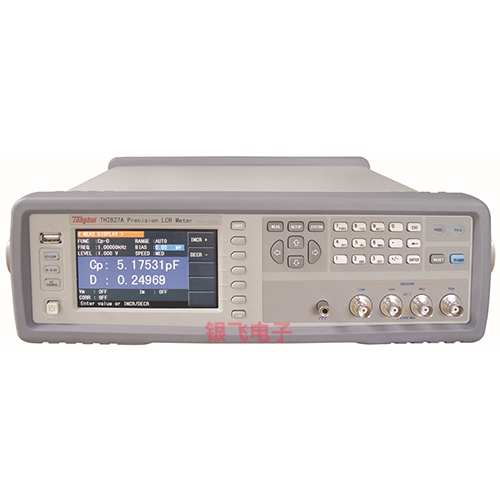

在電子元件生產檢測、變壓器特性分析及材料介電性能測試領域，對多類型參數的精準測量與高效管控需求日益增長。TH2827A同惠數字電橋作為集成專項測試功能的精密儀器，憑借0.05%的基本測量精度與20Hz-300kHz的頻率覆蓋範圍，成為適配多場景測試需求的核心設備。相較於側重高頻測試的同類儀器，TH2827A同惠數字電橋強化了變壓器參數測試與平衡測試功能，通過DCI接口支持大電流偏置擴展，兼顧測量精度與場景適配性。TH2827A支持13ms/次的快速測試與10檔分選計數，配合豐富接口可融入自動化測試流程。本文結合TH2827A技術手冊與電子測量規範，從專項測試功能擴展、高精度測量架構、自動化測試與數據管理三個維度，解析TH2827A同惠數字電橋的技術特性與應用價值。
專項測試功能擴展：變壓器與材料特性的精準適配
TH2827A同惠數字電橋的核心優勢在於集成化專項測試功能，尤其針對變壓器元件與介電材料的測試需求進行深度優化。在變壓器參數測試方麵，TH2827A可全麵覆蓋初/次級關鍵參數，包括DCR1（初級直流電阻）、DCR2（次級直流電阻）、互感（M）、變比（N及1/N）、相位（Phase）、漏感（Lk）及初/次級電容（C）等核心指標。測試時，TH2827A通過ISOON模式切換至100Ω專用內阻，配合內置直流偏置源（0V-±5V/0mA-±50mA），可模擬變壓器實際工作時的偏置條件，在電感與變壓器加偏置測試中有效提升參數真實性。例如在小型電源變壓器測試中，TH2827A能同時輸出初級電感與漏感數據，測試重複性誤差低於0.02%，滿足批量生產的一致性檢測需求。
平衡測試功能是TH2827A同惠數字電橋的特色設計，專為對稱元件的參數偏差檢測打造。該功能通過雙通道信號采集與差分運算，可精準識別元件的參數不平衡度，在變壓器繞組平衡測試中，能快速定位初/次級繞組的電阻偏差或電感不對稱問題。測試時用戶可自定義平衡閾值，當參數偏差超過設定範圍時，TH2827A通過前麵板LED指示燈實時提示，配合10檔分選功能實現不合格品快速篩選。這一設計在音頻變壓器、對稱電感等元件的質量管控中具有顯著實用價值，大幅降低人工判斷成本。
針對材料介電性能測試，
TH2827A同惠數字電橋通過硬件適配與軟件協同構建完整測試方案。TH2827A配合專用材料測試夾具TH26077及上位機軟件，可實現不同頻率下材料介電常數的精確測量。測試過程中，TH2827A的自動電平調整（ALC）功能確保施加在材料樣本上的信號電平穩定在設定值±10%範圍內，即使材料阻抗隨頻率變化，也能通過反饋調節信號源輸出功率維持測試條件一致性。在陶瓷介質材料測試中，通過20Hz-300kHz的頻率掃描，TH2827A可生成介電常數-頻率關係曲線，頻率分辨率達10mHz，為材料配方優化提供精準數據支撐。
高精度快速測量架構：信號處理與檢測的核心設計
TH2827A同惠數字電橋的0.05%基本測量精度源於優化的“信號發生-檢測-校準”硬件架構，在中低頻段實現精度與速度的平衡。TH2827A采用高性能DDS（直接數字合成）信號源，可生成20Hz-300kHz的正弦波測試信號，頻率準確度達0.01%，最小分辨率10mHz，支持4位頻率輸入調節。信號幅度在5mV-2Vrms範圍內以100μV步進可調，配合ALC功能，在測試高阻抗元件時能有效抑製信號衰減，確保實際測試電平偏差控製在允許範圍內。這種低失真、高穩定的信號源設計，為電容、電感等基礎參數的精確測量奠定基礎。
檢測模塊的優化設計進一步提升了TH2827A同惠數字電橋的測量性能。設備采用同步檢波技術與高精度ADC轉換電路，能同時捕捉測試信號的幅度與相位信息，結合數字濾波算法抑製環境噪聲幹擾。在≥10kHz測試頻率下，TH2827A支持三種測試速度模式：快速模式僅需13ms/次，中速67ms/次，慢速187ms/次，用戶可根據測試需求靈活選擇。例如在生產線快速檢測中選用快速模式，在實驗室精密校準中選用慢速模式，兼顧效率與精度。實測數據顯示，在200kHz頻率下測試100nF電容，TH2827A的測量重複性誤差小於0.03%，滿足精密測量的嚴苛要求。
阻抗匹配與抗幹擾設計強化了TH2827A同惠數字電橋的測量可靠性。TH2827A提供30Ω、50Ω、100Ω三種可選內阻，在ISOOFF模式下可根據元件特性與測試標準選擇匹配阻抗，減少信號反射導致的誤差。設備機身采用金屬屏蔽結構，內部電路布局經過電磁兼容優化，能有效抵禦工業環境中的電磁幹擾。此外，TH2827A支持開路、短路全頻/點頻校準及負載校準功能，通過校準可消除測試電纜分布參數與環境因素的影響，在使用擴展電纜時，電容測量誤差可修正至0.1pF以內。這些設計使TH2827A在電子車間等複雜環境中仍能保持穩定的測量性能。
自動化測試與數據管理：多接口協同的高效解決方案
TH2827A同惠數字電橋搭載豐富的接口係統與自動化功能，可無縫融入各類測試流程，適配從實驗室研發到生產線檢測的多樣需求。設備配備RS232C、USB、LAN、HANDLER、GPIB（選件）及DCI等多種接口，其中DCI接口可控製外部直流偏流源，使偏置電流最大擴展至120A，滿足大功率磁性元件的飽和特性測試需求。LAN接口支持網絡遠程控製，用戶可通過實驗室局域網實現參數配置、測試啟動與數據回傳，配合HANDLER接口與自動化分選設備聯動，測試速率可達每秒近80次，大幅提升批量測試效率。
內置比較器與分選功能是TH2827A同惠數字電橋麵向生產場景的重要設計。設備支持10檔分選（BIN1~BIN9、NG、AUX）與計數功能，用戶可預設各參數的上下限閾值，測試時TH2827A通過前麵板PASS/FAILLED指示燈實時顯示結果，同時自動統計各檔位數量。在MLCC電容批量檢測中，可通過預設電容值與D值閾值，實現合格品與不合格品的快速分選，分選準確率與測量精度保持一致。這種自動化分選設計減少了人工幹預，降低了人為判斷誤差，適配大規模生產的質量管控需求。
數據存儲與處理功能提升了TH2827A同惠數字電橋的數據分析與追溯能力。設備內置非易失性存儲器，可保存40組儀器設定文件，通過前麵板USBHOST接口可將測試數據直接保存至U盤，支持多種文件格式存儲。測試數據包含參數值、頻率、測試時間、電平信息等完整字段，便於後續的數據分析與報告生成。TH2827A還支持10點列表掃描功能，可對頻率、AC電壓/電流、內/外DC偏置等參數進行掃描測試，每掃描點可單獨分選，在元件特性分析中能快速獲取多條件下的參數變化規律。4.3寸TFTLCD顯示器支持中英文界麵切換，可同時顯示主/副參數與掃描曲線，操作便捷直觀。
TH2827A同惠數字電橋通過專項測試功能擴展、高精度測量架構與自動化係統設計，構建起適配多場景的精密測量解決方案。其集成的變壓器參數測試與平衡測試功能，精準匹配特定元件的檢測需求；0.05%基本精度與13ms/次快速測試能力，實現了精度與效率的平衡；豐富的接口與自動化功能，可融入研發與生產的全流程。TH2827A的10mHz頻率分辨率與多模式校準技術，確保了測量結果的可靠性，配合介電材料測試方案與大電流偏置擴展能力，進一步拓寬了應用邊界。這種以場景需求為導向的設計理念，使TH2827A同惠數字電橋成為電子測量領域兼具專業性與實用性的重要設備。
