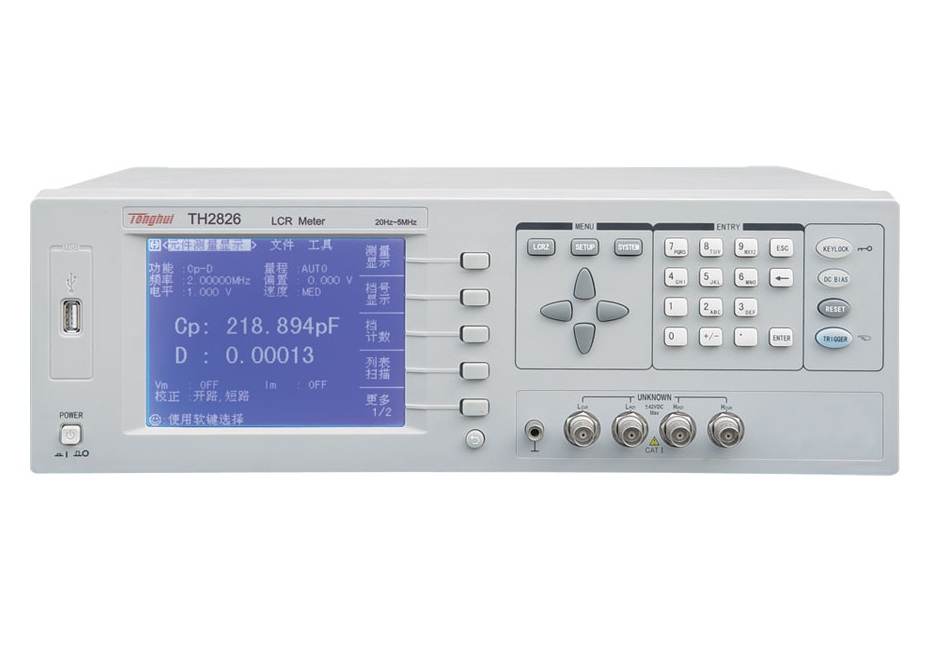

在高頻電子元件研發、精密材料特性分析及高端製造質量管控領域，對阻抗參數的寬頻域、高精度測量需求日益突出。同惠TH2826 LCR數字電橋作為專注高頻測試場景的專業儀器，憑借20Hz～5MHz的寬頻覆蓋與0.1%的基本精度，成為應對複雜元件測試的核心設備。相較於中低頻段同類儀器，同惠TH2826 LCR數字電橋通過LXI標準互聯設計與內置偏置源模塊，實現了高頻信號精準控製與多場景測試需求的深度適配。TH2826支持22種阻抗參數測量與200次/s的高速測試，可覆蓋從無源元件到半導體材料的全類型測試對象。本文結合電子測量技術規範與TH2826技術手冊，從高頻測量架構、智能互聯係統、特殊測試條件適配三個維度，解析同惠TH2826 LCR數字電橋的技術特性與應用價值。
高頻測量架構：寬頻域精度保障的核心設計
同惠TH2826 LCR數字電橋的高頻測試能力源於優化的“信號發生-傳輸-檢測”硬件架構，其核心突破在於5MHz頻段內的信號失真控製與噪聲抑製技術。TH2826采用第三代DDS（直接數字合成）信號源，通過14位DAC（數模轉換器）與多級低通濾波電路，生成失真度低於0.05%的正弦波測試信號，在20Hz～5MHz全頻段內保持信號純度，這一設計為低ESR電容器、高Q電感器等高頻敏感元件的精確測量奠定基礎。信號幅度可在10mV～5V範圍內以1mV步進調節，當頻率超過1MHz時自動適配10mV～1V量程，兼顧高頻信號穩定性與測量動態範圍。
高頻信號傳輸鏈路的優化進一步提升了同惠TH2826 LCR數字電橋的測量可靠性。設備內置10Ω、30Ω、50Ω、100Ω四種可切換輸出阻抗，用戶可根據測試標準與元件特性選擇匹配阻抗，減少信號反射導致的測量誤差。例如在射頻電感測試中，選擇50Ω輸出阻抗可模擬實際工作環境，使測量結果更貼近應用場景。TH2826的測試電纜采用屏蔽層與信號層雙隔離設計，可選配2m/4m擴展電纜，即使在長距離測試中仍能將信號衰減控製在0.1dB以內，適配大型組件的現場測試需求。
高頻檢測模塊是同惠TH2826 LCR數字電橋實現寬頻精度的關鍵。設備采用同步檢波技術與24位高精度ADC，采樣速率隨測試頻率動態提升，在5MHz高頻段可達10MS/s，能精準捕捉信號幅度與相位的微小變化。通過數字鎖相放大算法與多階梳狀濾波，
TH2826可抑製高頻環境中的電磁幹擾，在電子車間等複雜場景下，對1nF電容的測量重複性誤差仍小於0.03%。此外，TH2826的量程切換采用高速電子開關，響應時間小於10μs，在寬頻掃描測試中可實現不同參數量級的無縫銜接，避免數據斷層。
智能互聯係統：LXI標準下的數字化測試解決方案
同惠TH2826 LCR數字電橋是符合LXIClassC標準的測試儀器，其互聯架構打破了傳統儀器的單機操作局限，實現了測試係統的網絡化管控。TH2826內置LAN接口與TCP/IP協議棧，支持遠程參數配置、測試啟動與數據回傳，用戶可通過實驗室局域網對多台設備進行集中管理。借助LXI標準的時間同步功能，多台同惠TH2826 LCR數字電橋可實現毫秒級同步測試，適配多通道元件陣列的並行檢測場景，大幅提升測試效率。
多元接口配置拓展了同惠TH2826 LCR數字電橋的數據交互能力。設備配備USBDEVICE、USBHOST、RS232C及可選GPIB接口，USBHOST支持直接讀取U盤數據，可將測試結果導出為CSV、TXT等格式文件，無需依賴電腦終端。通過USBTMC協議，同惠TH2826 LCR數字電橋可與主流測試軟件無縫對接，實現自動化測試腳本的編寫與運行，在芯片組件批量測試中，可通過預設腳本完成參數設置、測試執行、結果分選的全流程自動化。TH2826還內置HANDLER接口，能與自動化分選設備聯動，測試速率可達200次/s，滿足高速生產線的質量管控需求。
圖形化數據處理與存儲功能強化了同惠TH2826 LCR數字電橋的數據分析能力。設備采用320×240點陣圖形LCD顯示屏，可實時繪製阻抗參數-頻率關係曲線，支持10點列表掃描與連續掃頻兩種模式，用戶可設置自定義掃描區間與步長（最小10mHz），在壓電器件頻率響應分析中，能清晰呈現諧振點與反諧振點參數變化。TH2826內置存儲器可保存20組儀器設定值與10萬組測試數據，支持按測試日期、參數類型進行快速查詢，數據采用循環覆蓋機製，同時鎖定超差數據防止丟失，適配長期質量追溯需求。
特殊測試條件適配：複雜元件的精準測量技術
同惠TH2826 LCR數字電橋通過內置偏置源與動態電平控製技術，適配半導體元件與材料的特殊測試需求。設備集成-5V～+5V直流偏置電壓源與-100mA～+100mA直流偏置電流源，偏置參數可通過1mV/20uA步進精細調節，在變容二極管C-VDC特性測試中，能精準模擬元件實際工作偏置狀態，獲取不同電壓下的電容變化曲線。若需更高電流測試，TH2826可外接兩台TH1776偏流源擴展至40A，滿足大功率磁性元件的飽和特性測試需求。
自動電平調整（ALC）功能使同惠TH2826 LCR數字電橋能應對元件阻抗波動帶來的信號衰減問題。當測試信號經過高阻抗元件導致幅度下降時，ALC模塊可實時監測信號電平，通過反饋調節信號源輸出功率，將實際施加在元件上的信號幅度穩定在設定值±10%範圍內。這一功能在介質材料介電常數測試中尤為重要，可避免因材料阻抗隨頻率變化導致的測量偏差，確保20Hz～5MHz全頻段內的測試一致性。同時，設備具備V、I信號電平監視功能，可實時顯示實際測試信號的電壓與電流值，為測試條件優化提供數據參考。
多模式校準與補償技術保障了同惠TH2826 LCR數字電橋在複雜場景下的測量準確性。設備支持開路、短路點頻/掃頻清零與負載校準三種模式，在高頻測試中，通過掃頻清零可消除測試電纜分布參數對測量結果的影響，尤其是在使用4m擴展電纜時，校準後電容測量誤差可修正至0.1pF以內。TH2826還具備溫度補償功能，通過外接溫度傳感器采集環境溫度，對磁性材料的導磁率測量值進行修正，在-10℃～40℃工作溫度範圍內，可將溫度漂移誤差控製在0.05%以內，滿足精密材料特性分析的精度要求。此外，設備支持串聯、並聯兩種等效模式切換，可根據元件類型選擇最優測量方式，例如測量電解電容時采用並聯模式，測量高頻電感時采用串聯模式，減少分布參數幹擾。
同惠TH2826 LCR數字電橋通過高頻優化架構、智能互聯設計與特殊測試適配技術，構建起覆蓋寬頻域、多場景的精密測量解決方案。其5MHz頻段信號控製與抗幹擾技術，突破了中低頻儀器的測試局限；LXI標準互聯與自動化接口，適配數字化測試係統的構建需求；內置偏置源與ALC功能，實現了複雜元件的真實工況模擬測試。TH2826的0.1%基本精度與200次/s測試速度，兼顧了測量準確性與效率，可廣泛應用於高頻元件研發、半導體材料分析及高速生產檢測等領域。這種以高頻性能為核心、以場景適配為導向的設計理念，使同惠TH2826 LCR數字電橋成為電子測量領域的重要測試工具。
