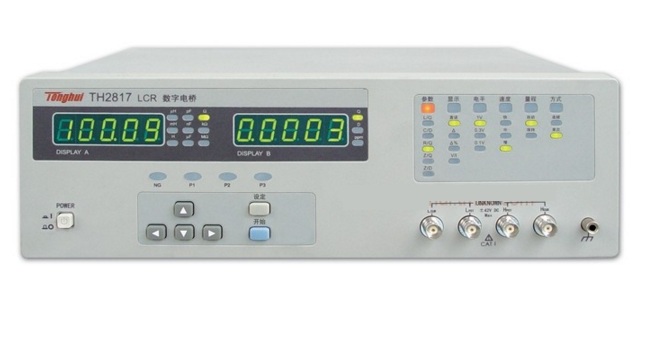

在電子元件生產檢測、研發驗證及質量管控領域，LCR數字電橋是獲取元件參數的核心設備。同惠TH2817 LCR數字電橋作為專注中高頻測試場景的專業儀器，憑借穩定的硬件架構與靈活的功能設計，適配從電容、電感到電阻的多類型元件測量需求。TH2817覆蓋10Hz-200kHz的頻率範圍，結合±0.05%的基本測量精度，形成了兼顧廣度與精度的測試能力。相較於依賴外部適配模塊的同類設備，同惠TH2817 LCR數字電橋通過一體化測量電路與內置功能模塊，實現了操作效率與測試可靠性的平衡。本文結合電子測量技術規範與儀器設計原理，從核心測量硬件、多場景功能適配、校準溯源體係三個維度，解析同惠TH2817 LCR數字電橋的技術特性與實踐價值。
核心測量硬件：精度保障的底層技術支撐
同惠TH2817 LCR數字電橋的測量精度源於精細化的硬件架構設計，其核心測量電路以“信號源-檢測器-基準電路”為核心鏈路，各模塊選型與協同均服務於參數測量的準確性。TH2817的信號源采用DDS（直接數字合成）技術，可生成10Hz-200kHz範圍內的正弦波測試信號，信號幅度在20mV-1Vrms之間連續可調，且失真度低於0.1%。這種低失真信號源設計，為同惠TH2817 LCR數字電橋提供了純淨的測試激勵基礎，避免了信號畸變導致的測量偏差，尤其適配陶瓷電容等對信號質量敏感的元件測試。
檢測器模塊是同惠TH2817 LCR數字電橋實現高精度測量的關鍵，采用雙通道同步檢測技術，可同時采集測試信號的幅度與相位信息。檢測器內置24位高精度ADC（模數轉換器），采樣速率達1MHz，能將微弱的元件響應信號轉化為數字信號，再通過數字鎖相放大算法提取有用信號，抑製噪聲幹擾。實測數據顯示，在1kHz測試頻率下，同惠TH2817 LCR數字電橋對100nF電容的測量重複性誤差小於0.02%，這一性能得益於檢測器的高分辨率與抗幹擾設計。TH2817還具備自動量程切換功能，通過硬件電路的快速切換，可適配100μΩ-100MΩ的電阻測量範圍、1pF-100mF的電容測量範圍及0.1μH-100H的電感測量範圍，無需人工幹預即可匹配不同元件的參數量級。
基準電路與電源係統強化了同惠TH2817 LCR數字電橋的穩定性。設備內置高精度標準電阻與電容模塊，其參數經長期老化測試校準，溫度係數低於5ppm/℃，為測量提供了可靠的基準參考。電源係統采用雙路隔離設計，輸入電壓支持100-240V寬幅交流輸入，內置的線性穩壓電路可將輸出紋波控製在1mV以內，減少電網波動對測量電路的影響。此外，TH2817的機身采用金屬屏蔽結構，內部電路布局經過電磁兼容仿真優化，可有效抵禦外部電磁幹擾，在電子車間等複雜電磁環境中仍能保持穩定測量性能。
多場景功能適配：從研發到生產的測試解決方案
同惠TH2817 LCR數字電橋通過豐富的功能設計，實現了對不同應用場景的適配，涵蓋電子元件研發、批量生產檢測及來料檢驗等多個環節。在研發場景中，TH2817支持頻率掃描與參數掃描功能，用戶可設置10Hz-200kHz範圍內的任意掃描區間，步長最小可設為1Hz，設備能自動記錄不同頻率下的元件參數變化並生成曲線。例如在電容溫度特性測試中，同惠TH2817 LCR數字電橋可配合恒溫箱使用，通過掃描功能獲取-40℃至85℃溫度區間內的電容值變化曲線，為元件選型提供數據支撐。
針對批量生產檢測場景，同惠TH2817 LCR數字電橋內置分選功能，支持設定上限、下限及合格範圍三個閾值，可對元件參數進行快速判定。設備配備的Handler接口可與自動化測試設備對接，實現元件的自動上料、測試、分選全流程自動化，測試速率可達100件/分鍾。TH2817的分選結果可通過指示燈與蜂鳴器實時提示，同時自動存儲不合格品的參數數據，便於生產過程的質量追溯。這種功能設計使同惠TH2817 LCR數字電橋在MLCC（多層陶瓷電容器）生產線中得到廣泛應用，大幅提升了檢測效率。
來料檢驗場景中，同惠TH2817 LCR數字電橋的對比測試功能發揮了重要作用。用戶可預先存儲標準元件的參數數據作為參考基準，測試時設備自動將待測元件參數與基準值進行對比，計算偏差率並顯示。此外，TH2817支持多種測量模式切換，包括串聯等效、並聯等效、絕對值等模式，可根據元件類型與測試標準選擇合適的模式。例如測量電解電容時，選擇並聯等效模式可更準確反映其實際工作狀態，而測量高頻電感時，串聯等效模式則能減少分布參數的影響。同惠
TH2817 LCR數字電橋的這些功能設計，使其能夠滿足不同場景下的個性化測試需求。
校準溯源與數據管理：測量可靠性的全流程保障
同惠TH2817 LCR數字電橋內置完善的校準溯源體係，確保測量結果的準確性與可追溯性，符合ISO9001等質量體係的要求。設備支持手動校準與自動校準兩種模式，手動校準可針對電阻、電容、電感等不同參數分別進行，用戶需接入標準件並按照提示完成校準流程；自動校準則由TH2817內置的標準模塊觸發，可對儀器的零點漂移、增益誤差等進行自動修正，校準過程耗時約3分鍾，適配現場快速校準需求。同惠TH2817 LCR數字電橋還能存儲最近20次的校準數據，包括校準日期、標準件信息、誤差修正值等，數據采用加密存儲方式，防止篡改。
數據管理功能提升了同惠TH2817 LCR數字電橋的操作便捷性與數據應用性。設備配備USB接口與RS232接口，支持數據的即時導出與遠程控製。通過USB接口可將測試數據導出為CSV或Excel格式文件，文件包含測試時間、頻率、參數值、偏差率等完整信息，便於後續的數據分析與報告生成。RS232接口則可實現同惠TH2817 LCR數字電橋與電腦的連接，通過專用軟件對設備進行遠程操作，包括參數設置、測試啟動、數據接收等，適配實驗室的集中管控需求。TH2817還內置64MB存儲空間，可存儲不少於10萬組測試數據，數據按時間順序自動排序，支持按日期、參數類型等條件進行查詢。
此外，同惠TH2817 LCR數字電橋的操作界麵設計兼顧專業性與易用性。設備采用大屏幕LCD顯示，支持中文與英文界麵切換，主界麵可同時顯示測量參數、頻率、幅度等關鍵信息，曲線顯示區能實時繪製參數變化曲線。操作按鍵采用矽膠材質，布局清晰，配合快捷鍵可快速調用常用功能，減少操作步驟。TH2817還具備斷電數據保護功能，設備意外斷電後，已存儲的測試數據與校準信息不會丟失，重啟後可繼續之前的測試工作，保障了測試過程的連續性。
同惠TH2817 LCR數字電橋通過精細化的硬件設計、場景化的功能適配與完善的校準數據體係，構建起“精準測量-靈活應用-可靠溯源”的全鏈路測試解決方案。其DDS信號源與高精度檢測器形成了測量精度的核心保障，TH2817的多模式測試與分選功能適配了從研發到生產的多樣需求，而校準溯源與數據管理功能則確保了測量結果的合規性與可追溯性。從陶瓷電容的高頻特性測試到電感的批量分選，從實驗室的精準研發驗證到車間的高效質量檢測，同惠TH2817 LCR數字電橋均能憑借其技術優勢提供穩定可靠的測試支撐，成為電子測量領域兼具專業性與實用性的重要設備。
