​JOFRA RTC 157B 幹體爐的詳細資料

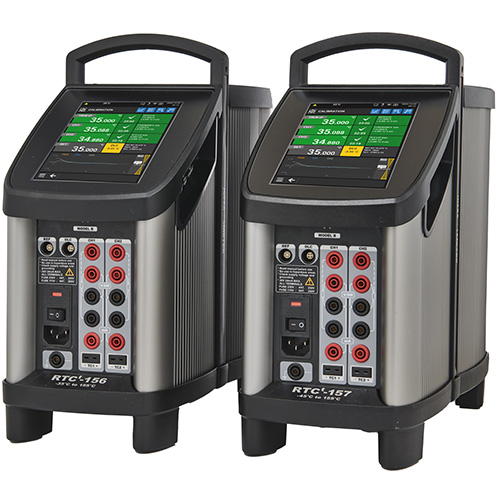

JOFRA RTC157B是美國阿美特克推出的增強型幹體式溫度校準儀，作為RTC係列的中堅型號，專為-32℃至155℃溫區的高精度校準場景設計，完全符合EURAMET/cg-13/v.01幹體爐校準規範。其核心性能較A型實現全麵升級：配備外接參考鉑電阻接口時準確度達±0.04℃，全溫區溫度穩定度保持±0.005℃，徑向溫場一致性控製在±0.01℃。設備采用φ30×160mm標準幹井套管，兼容老款ATC係列配件，重量10.3kg，尺寸362×171×363mm，兼顧實驗室精準校準與現場便攜作業需求。作為B型核心標誌，其新增內置信號測量模塊與DLC動態負載補償功能，解決了A型需外接設備的操作痛點，成為中高端校準場景的首選設備。

核心技術解析：集成化與精準控溫創新

1.DLC動態負載補償技術：多傳感器校準的關鍵突破

RTC157B搭載專利申請中的DLC動態負載補償技術，這是其區別於A型的核心升級點。該技術通過內置溫差傳感器實時監控套管內溫場變化，將數據動態反饋至雙區加熱係統，優先保障溫場均勻性。當同時插入多支傳感器（最多可支持5支）或大直徑探頭（≥15mm）時，DLC探頭能捕捉到負載導致的局部溫度偏移，觸發加熱係統精準補償：上部加熱區提升功率補償頂部熱損耗，下部加熱區微調基準溫度，使套管內160mm深度範圍內的軸向溫差縮小至接近0.00℃。

根據阿美特克測試數據，開啟DLC功能後，即使插入3支φ12mm的鉑電阻傳感器，溫場一致性仍能維持在±0.015℃以內，較無DLC的A型提升60%。在-32℃低溫段校準多支熱電偶時，穩定時間從A型的15分鍾縮短至12分鍾，且無需對傳感器進行隔熱處理，徹底解決了傳統幹體爐“多負載校準精度下降”的行業難題。設備屏幕可實時顯示DLC溫場一致性狀態，當偏差≤0.005℃時觸發穩定指示，幫助用戶精準把握讀數時機。

2.內置信號測量模塊：一體化校準的效率革命

RTC157B專屬的內置信號測量模塊，使設備從“單純溫場提供器”升級為“一體化校準係統”。該模塊集成多類型信號檢測功能：電流測量覆蓋0-24mA，精度達±(0.005%Rdg+0.01%F.S.)；電壓測量範圍0-12V，精度與電流測試同級；RTD電阻測量支持0-4000Ω量程，對Pt100傳感器的溫度測量精度達±0.026℃@0℃；熱電偶mV測量涵蓋±78mV，K型熱電偶在320℃時溫度測量誤差僅±0.11℃。

模塊還具備冷端補償（0-40℃，±0.3℃）、幹觸點開關測試（5V，2.5mA）及24V回路供電（最大28mA）功能，可直接校準溫度變送器、溫控開關等有源設備，無需外接萬用表、信號源等輔助儀器。以校準4-20mA溫度變送器為例，傳統方案需幹體爐+萬用表+電源的組合，而RTC157B可通過內置模塊同時完成溫場提供、電流測量與回路供電，操作步驟減少60%，數據記錄效率提升3倍。模塊參數可通過JOFRACAL軟件進行精細化調整，支持傳感器係數導入與校準數據存儲。

3.雙區加熱與電源抗擾的協同優化

在A型雙區加熱技術基礎上，RTC157B通過算法優化實現與DLC技術的深度協同。下部加熱區采用鎳鉻合金加熱絲，功率密度達8W/cm²，確保-32℃至155℃全溫區快速升降溫：從環境溫度升至155℃僅需15分鍾，從155℃降至-32℃耗時34分鍾。上部加熱區則采用PTC熱敏元件，響應速度提升至0.1秒，可實時補償傳感器插入導致的瞬時熱損耗。

針對現場供電波動問題，設備延續MVI電源抗擾技術，通過寬幅電壓適應（±15%）與PID閉環控製，將供電波動對溫度穩定性的影響控製在±0.001℃以內。這一設計使RTC157B在工業車間、野外站點等複雜供電環境中，仍能保持實驗室級的校準精度，拓寬了設備的應用邊界。

測試原理：從溫場調控到一體化校準

1.核心工作原理的技術延伸

RTC157B遵循“金屬介質控溫-基準溯源-信號比對”的基本原理，但其DLC技術與內置模塊使流程實現質的飛躍。設備以航空級鋁合金加熱塊為溫度載體，通過雙區加熱係統建立初始溫場，隨後DLC探頭介入監控：沿套管軸向每隔20mm設置測溫點，實時采集溫度數據並傳輸至主控單元。主控單元通過算法對比各點溫差，動態調整上下加熱區功率，確保溫場均勻性優先於目標溫度穩定——即使目標溫度存在±0.002℃波動，也需先保證軸向溫差≤0.01℃。

溫度穩定判定采用雙重標準：一是目標溫度連續30秒變化≤0.002℃，二是DLC探頭監測的軸向溫差≤0.005℃，二者同時滿足時觸發穩定指示。這一機製使設備的溫場可靠性遠超傳統幹體爐，接近液體槽的校準效果，但避免了液體介質揮發、凍結的弊端。

2.一體化校準的實施邏輯

RTC157B的校準過程基於EURAMET/cg-13/v.01規範，融合內置模塊優勢形成閉環流程：

基準建立階段：用戶可選擇內置Pt100傳感器或外接標準鉑電阻（4線製接法）作為溫度真值來源。外接傳感器需通過JOFRACAL軟件導入校準係數，確保基準可追溯至ITS-90國際溫標；

溫場適配階段：將被測傳感器（熱電偶、熱電阻、變送器等）插入幹井套管，DLC係統自動啟動負載補償——針對多支傳感器，通過溫差反饋調整加熱功率；針對大尺寸探頭，則擴大上部加熱區補償範圍，確保被測元件處於均勻溫場中；

信號采集階段：內置信號模塊直接讀取被測設備輸出信號：對熱電阻測量其電阻值，對熱電偶測量mV值，對變送器測量電流/電壓信號，數據分辨率達0.001Ω、0.1μV、0.1μA。模塊自動完成冷端補償與線性修正，無需人工換算；

誤差分析階段：設備自動計算被測傳感器在各校準點的示值誤差（參考溫度與測量溫度的差值）、重複性（3次測量的最大偏差）與滯後誤差（升溫與降溫過程的讀數差異），數據可通過JOFRACAL軟件導出，生成符合ISO17025標準的校準報告。

應用場景與性能適配

1.精準匹配的核心應用領域

RTC157B的功能升級使其完美適配中高端校準需求：

計量檢測機構：作為二級標準設備，其±0.04℃準確度與DLC技術可滿足多傳感器批量校準需求，支持熱電偶、熱電阻的型式評價試驗；

高端製造行業：在半導體、航空航天領域，用於校準生產線的溫度變送器與溫控開關，內置模塊可直接驗證設備的電流輸出精度與開關動作閾值；

冷鏈與醫藥行業：-32℃低溫段適配冷藏車、凍幹機的溫度校準，DLC技術確保同時校準多支探頭時的數據一致性；

現場校準服務：便攜性與電源抗擾設計，搭配內置模塊的一體化操作，使設備成為第三方校準機構的首選工具，可大幅提升現場作業效率。

2.性能邊界與型號差異化

盡管功能強大，RTC157B仍存在明確邊界：其溫場控製上限155℃，無法滿足高溫校準需求（需選擇RTC-187B等型號）；內置模塊的信號測量範圍有限，對超量程設備（如24V以上變送器）仍需外接儀器。與高端C型相比，B型缺少多通道同時校準與自動報告生成功能，更適合中小批量校準場景——計量院所等大規模校準需求，建議選擇具備8通道測量的C型設備。

RTC157B通過DLC動態負載補償與內置信號模塊的集成創新，重新定義了中端幹體爐的性能標準。其完全符合EURAMET規範的設計，推動了溫度校準設備的標準化進程；一體化操作則降低了校準門檻，使高精度校準從實驗室走向更廣泛的現場場景。阿美特克數據顯示，該型號占據全球中高端幹體爐市場22%份額，成為校準行業的“性能標杆”產品。
